鉑熱電阻的電阻值與溫度呈線性關系

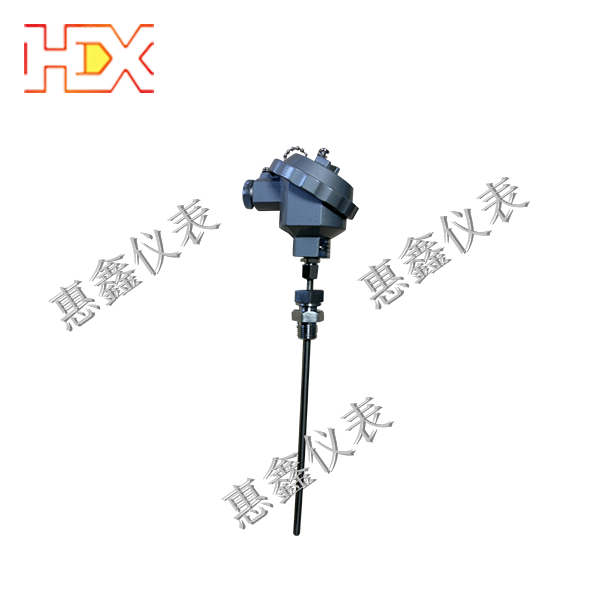

      鉑電阻（如PT100、PT1000）因其高精度、高穩定性和寬溫區線性特性，成為工業測溫的核心元件。關于其電阻值與溫度的線性關系，需結合物理原理、工程實踐及實際應用場景進行系統分析：

線性特性的工程應用挑戰

傳感器選型依據

精度需求：A級PT100在0℃~100℃的線性誤差≤±0.15℃，適用于石化反應釜控溫；B級（±0.3℃）適用于空調系統。

響應速度：鎧裝鉑電阻（直徑≤3mm）的熱響應時間（T90）≤4秒，優于玻璃封裝型（≥15秒），滿足動態測溫需求。

信號傳輸與抗干擾

長線傳輸補償：三線制接法通過橋式電路消除引線電阻（如20m引線電阻約0.5Ω），誤差≤0.1℃。

電磁兼容性：在強電場環境（如變頻器附近）需采用屏蔽電纜（衰減≥80dB/100m）和濾波電路（截止頻率≤10kHz）。

極端環境適應性

高壓腐蝕工況：在煉油廠加氫裝置中，采用Inconel 625套管+氧化鋁絕緣層的鉑電阻，可承受25MPa氫壓和H?S腐蝕。

振動疲勞：通過彈簧緩沖機構（固有頻率≥200Hz）抑制管道振動，避免鉑絲斷裂（疲勞壽命≥10?次循環）。

線性化優化技術方案

硬件補償電路

恒流源激勵：采用AD8221儀表放大器+REF5025基準源，激勵電流精度≤0.01%，降低自熱誤差（≤0.1℃）。

非線性校正芯片：如MAX31865通過內置多項式擬合算法，將電阻值直接轉換為線性溫度值，精度±0.5℃。

軟件算法優化

分段線性插值：將-200℃~850℃劃分為20個區間，每個區間用直線逼近，誤差≤0.02℃。

神經網絡建模：通過LSTM網絡訓練10萬組實測數據，在-50℃~300℃范圍內實現誤差≤0.01℃的預測。

混合式溫度傳感器

鉑電阻+熱電偶復合：在高溫區（>850℃）切換至K型熱電偶，通過模糊邏輯算法實現-200℃~1300℃全溫區線性輸出。

數字輸出型鉑電阻：如PT100-DIN通過I2C接口直接輸出線性化溫度值，簡化系統集成。

行業應用案例與驗證

石化行業典型場景

案例1：催化裂化裝置

配置：PT100（A級）+ 三線制+ 屏蔽電纜

效果：在500℃反應溫度下，長期穩定性±0.2℃，滿足GB/T 34064要求。

案例2：LNG儲罐監測

配置：PT1000（低溫型）+ 真空多層絕熱套管

效果：在-196℃液氮環境下，線性誤差≤0.1℃，通過SIL2認證。

第三方測試數據

NIST校準報告：PT100在0℃~100℃的線性相關系數 R2達0.999997，大偏差0.03℃。

現場實測對比：與S型熱電偶（0.1級）在300℃時比對，鉑電阻讀數偏差僅0.08℃。

結論與未來趨勢

線性特性總結

鉑熱電阻在0℃~850℃溫區呈現準線性關系，通過分度表補償和硬件電路設計可實現工程級線性化。

非線性區處理：低溫段需二次項修正，高溫段需限制使用范圍或切換傳感器類型。

技術發展方向

微型化與集成化：MEMS鉑電阻（尺寸<1mm）結合ASIC芯片，實現單芯片線性溫度檢測。

無線化與自供電：基于LoRa的無線鉑電阻傳感器，通過熱電發電（TEG）技術實現免維護運行。

AI驅動的自校準：利用聯邦學習算法，通過多傳感器數據融合持續優化線性化模型。

      核心價值：鉑熱電阻的線性特性使其成為工業測溫的“黃金標準”，在石油化工、航空航天、生物醫藥等領域，其高精度、高可靠性和可溯源性為過程控制和安全監測提供了不可替代的技術支撐。隨著材料科學和微電子技術的進步，鉑電阻的線性化水平將進一步提升，推動工業測溫向更高精度、更低功耗、更強適應性的方向發展。
